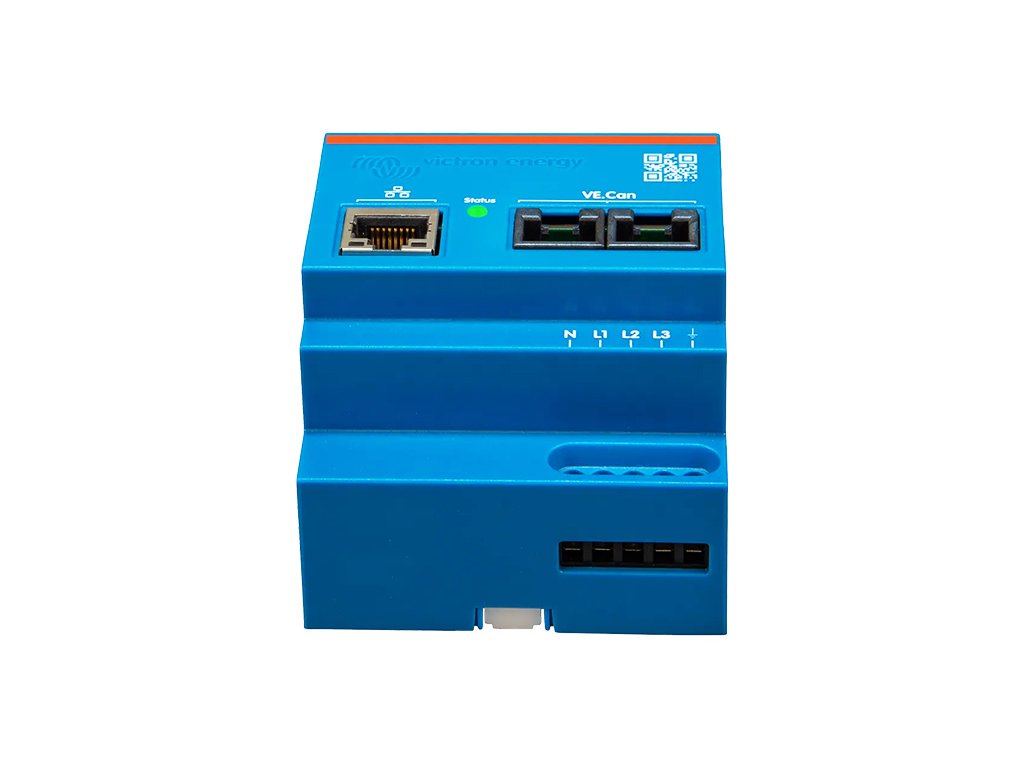

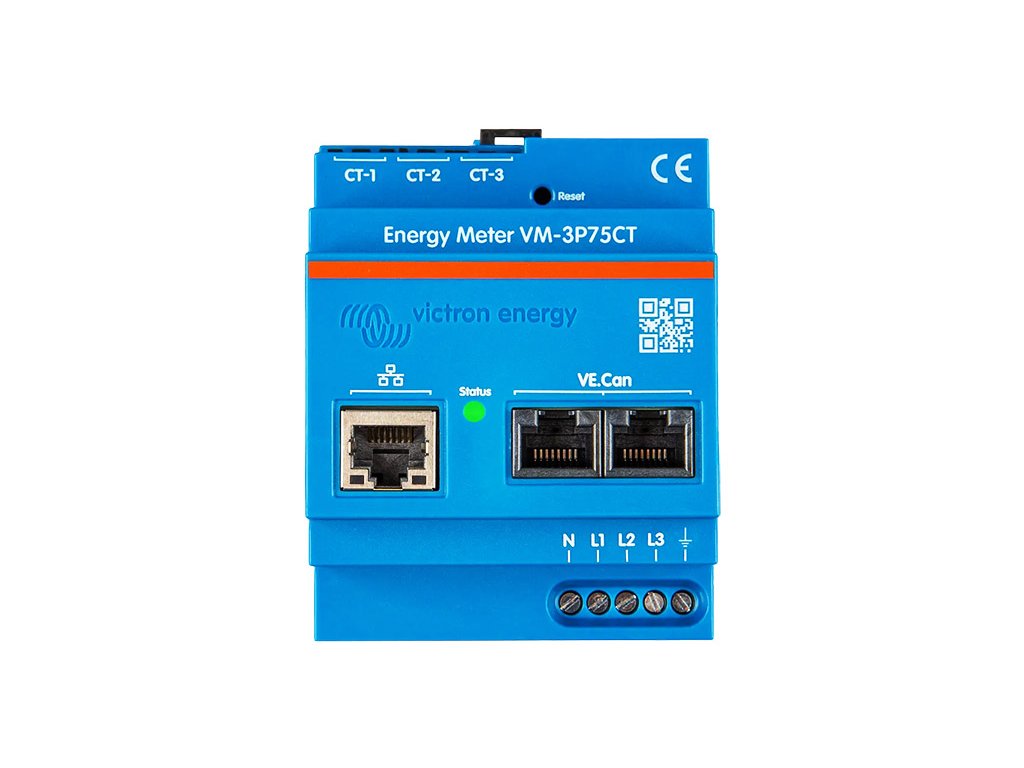

Victron Energy merač energie VM-3P75CT

Victron Energy merač energie VM-3P75CT

Kód produktu: E8712 Značka: victron energy
Merač energie VM-3P75CT je určený na meranie výkonu a energie jedno a trojfázových ESS systémov, alebo na meranie výkonu solárneho, hybridného meniča alebo AC generátora.

Detailné informácie

Cena
€199 €161,79 bez DPH
Dostupnosť
zvyčajne skladom, expedícia do 14 dní
Popis produktu

Detailný popis produktu

Victron energy merač VM-3P75CT je zariadenie určené na meranie výkonu a energie 1-fázových a 3-fázových zariadení, napríklad na meranie výkonu solárneho, hybridného meniča napätia alebo AC generátora. Má vstavané porty Ethernet a VE.Can pre pripojenie k zariadeniu GX a prúdové čidlá umožňujú ľahkú a rýchlu inštaláciu bez úpravy existujúcej elektroinštalácie. Elektromer funguje ihneď po vybalení a zapojení (Plug and play) ako sieťový merač pre väčšinu systémov. Konfigurácia (cez VictronConnect) je nutná iba pre zmenu role (Grid Meter, PV Inverter, AC Genset alebo AC Load Meter) a ručnú konfiguráciu IP. Dáta je možné zobraziť na zariadeniach Cerbo GX alebo Ekrano GX, a tiež vo VictronConnect a na portáli VRM.

Vlastnosti:

  • Meranie až 80A na fázu (dimenzované na 75 A)
  • Komunikácia Modbus/UDP cez Ethernet
  • Obsahuje prúdové čidlá s deleným jadrom pre jednoduchú inštaláciu bez úpravy existujúcej kabeláže
  • Používa metódu registrácie vektorov (vektory každej fázy L1, L2 a L3 sa sčítajú)

VM-3P75CT je možné nakonfigurovať pre štyri rôzne role v zariadeniach GX, ako je Cerbo GX alebo Ekrano GX:

  • Ako sieťový merač a používaný ako riadiaci vstup pre systém skladovania energie (ESS)
  • Na meranie výstupu PV striedača
  • Na meranie výstupu AC Genset
  • Ako AC merač na meranie vyhradeného AC záťažového obvodu

Možnosti pripojenia k zariadeniu GX:

  • Káblové ethernetové pripojenie k miestnej sieti prostredníctvom vstavaného ethernetového portu, aby sa k nemu zariadenie GX mohlo dostať.
  • Káblové pripojenie VE.Can cez integrovaný port VE.Can priamo k zariadeniu GX.

Meranie a spôsob výpočtu odobranej a dodanej energie

Pri merači VM-3P75CT fyzicky odobraná aj dodaná energia každej fázy funguje samostatne (po fázach) alebo alternatívne súčtovo podľa nastavenia v zariadení GX. Na VRM portáli v energetických bilanciách sa ale zobrazuje iba súčtovo, bez ohľadu na nastavenie v zariadení GX.

Hlavné vlastnosti:

  • Vstupné napätie L-N (V AC): 85-265
  • Vstupné napätie L-L (V AC): 150-460
  • Frekvencia (Hz): 50/60
  • Obnovovacia frekvencia (ms): 100
  • Menovitý prúd (A): 75
  • Napájanie: vlastné z L1-N
  • Pripojenie meračov prúdu: pomocou transformátorov (dĺžka kábla 64cm)
  • Pripojenie prúdových transformátorov: skrutkovacie terminály
  • Konektivita VE.CAN: 2x RJ45
  • Konektivita Ethernet: 1x RJ45
  • Spotreba energie (W): 1.45
  • Napäťové terminály: 0,25-1,5mm2
  • Stupeň krytia: IP20 (proti vode)

Súčasťou balenia:

  • Prístroj-merač VM-3P75CT
  • 3x transformátor prúdu s deleným jadrom
  • 2x Terminály VE.CAN

Parametre produktu

Záruka: 60 mesiacov
Hmotnosť: 0.37 kg
Produktové číslo výrobcu: REL200300100
Vstupné napätie L-N (V AC): 85-265
Vstupné napätie L-L (V AC): 150-460
Frekvence (Hz): 50/60
Menovitý prúd (A): 75
Spotreba energie (W): 1.45
Konektivita: VE.Can, Ethernet
Stupeň krytia: IP20
Hmotnosť prístroja (kg): 0,25
Prevádzková teplota (°C): -25 do + 55
Skladovacia teplota (°C): -25 do + 70
Relatívna vlhkosť: <90% (nekondenzujúca)
Kategória prepätia: Cat. II
Bezpečnostná norma: EN-IEC 61010-1
